Technische Dokumentation

Downloads

Laden Sie hier Datenblätter, Illustrationen, Detailbilder und Prinzipzeichnungen herunter.

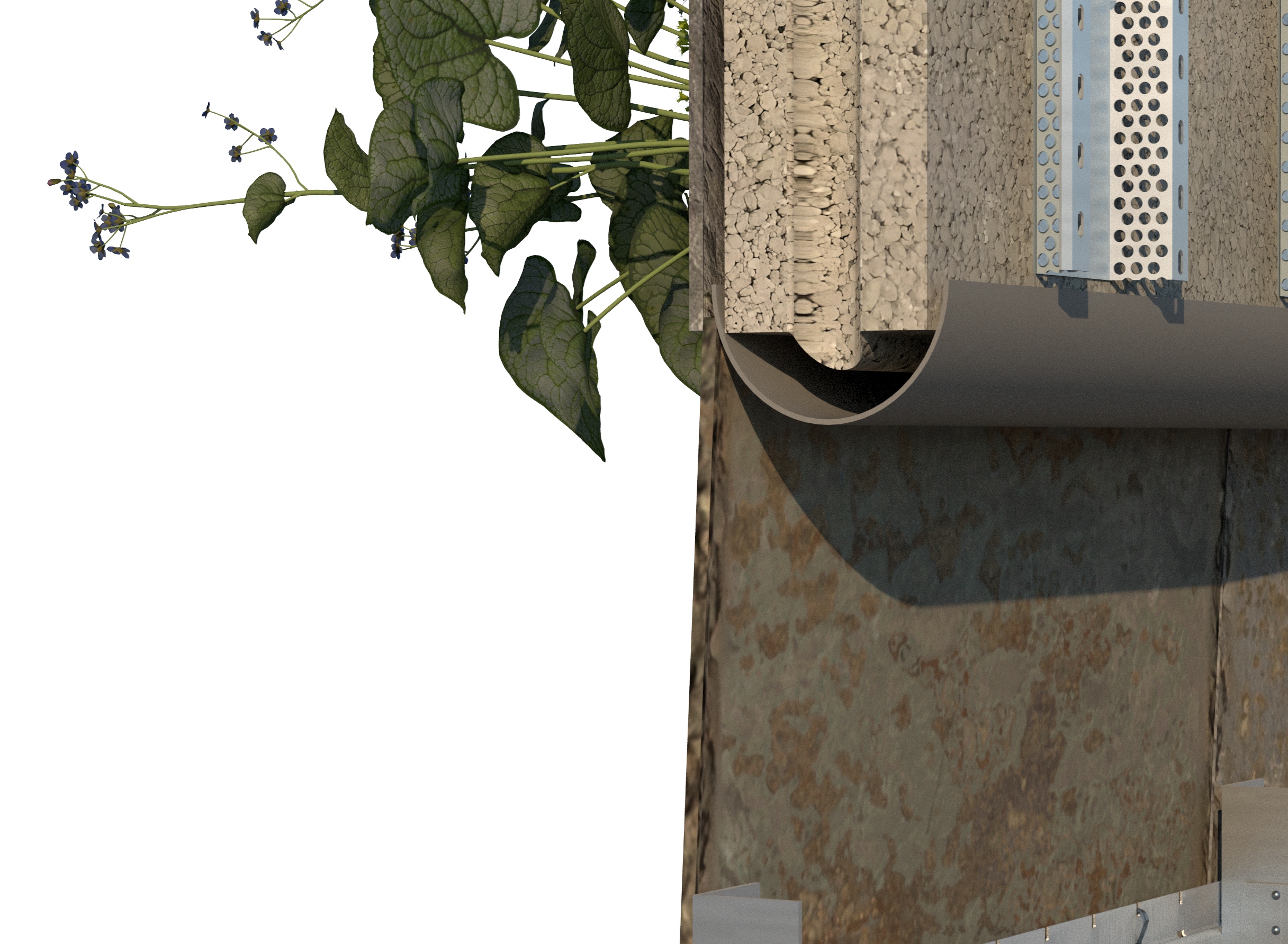

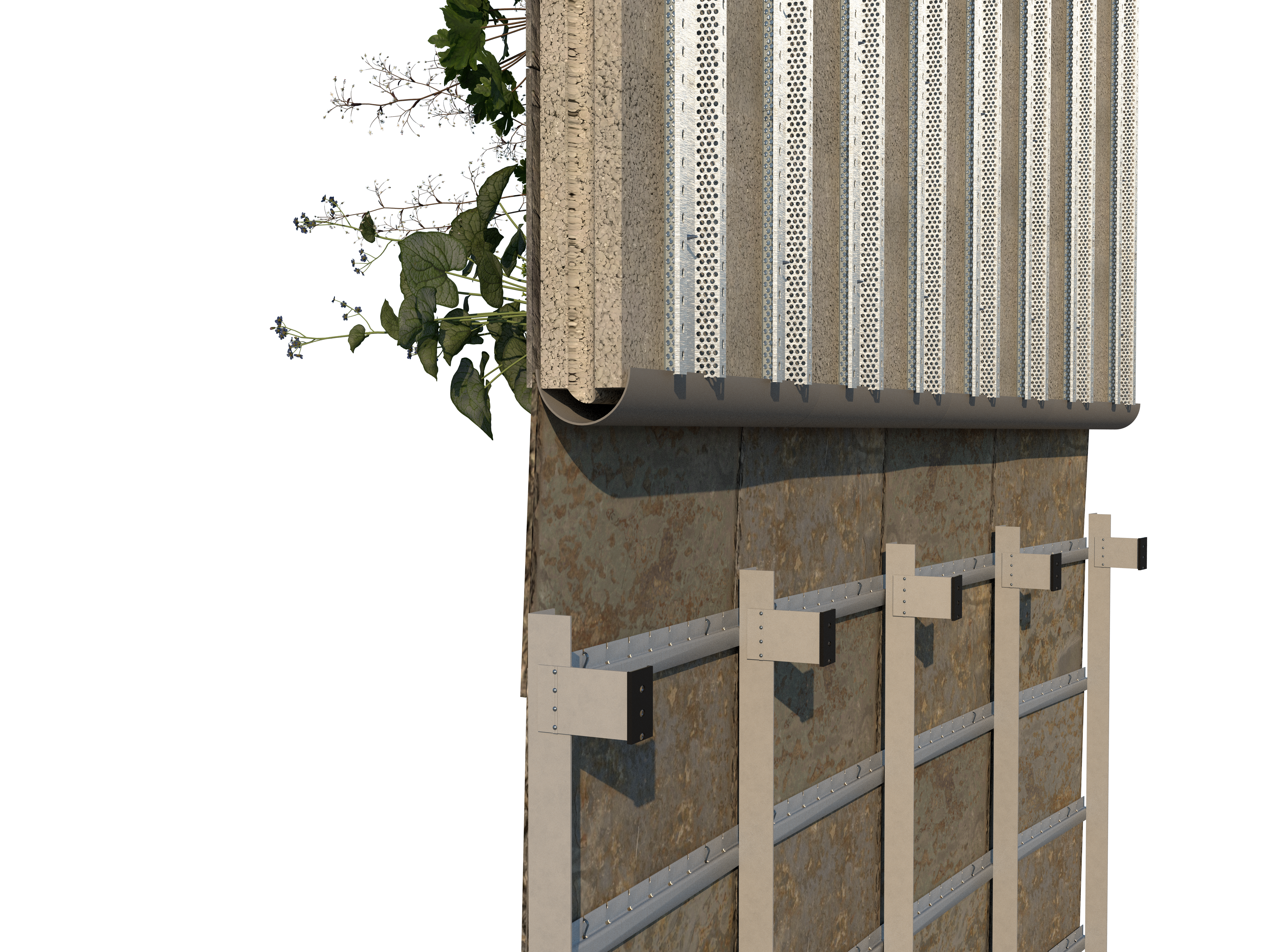

VERTICAL Datenblatt Download Illustrationen des Rücksystems REV Download Inline-Prinzipzeichnungen Download Prinzipzeichnungen für die Fassadenbewässerung Download Prinzipzeichnung Tropfbewässerung Download Prinzipzeichnung Übergang mit und ohne Pflanzen Download VERTICAL Betrieb und Wartung Download

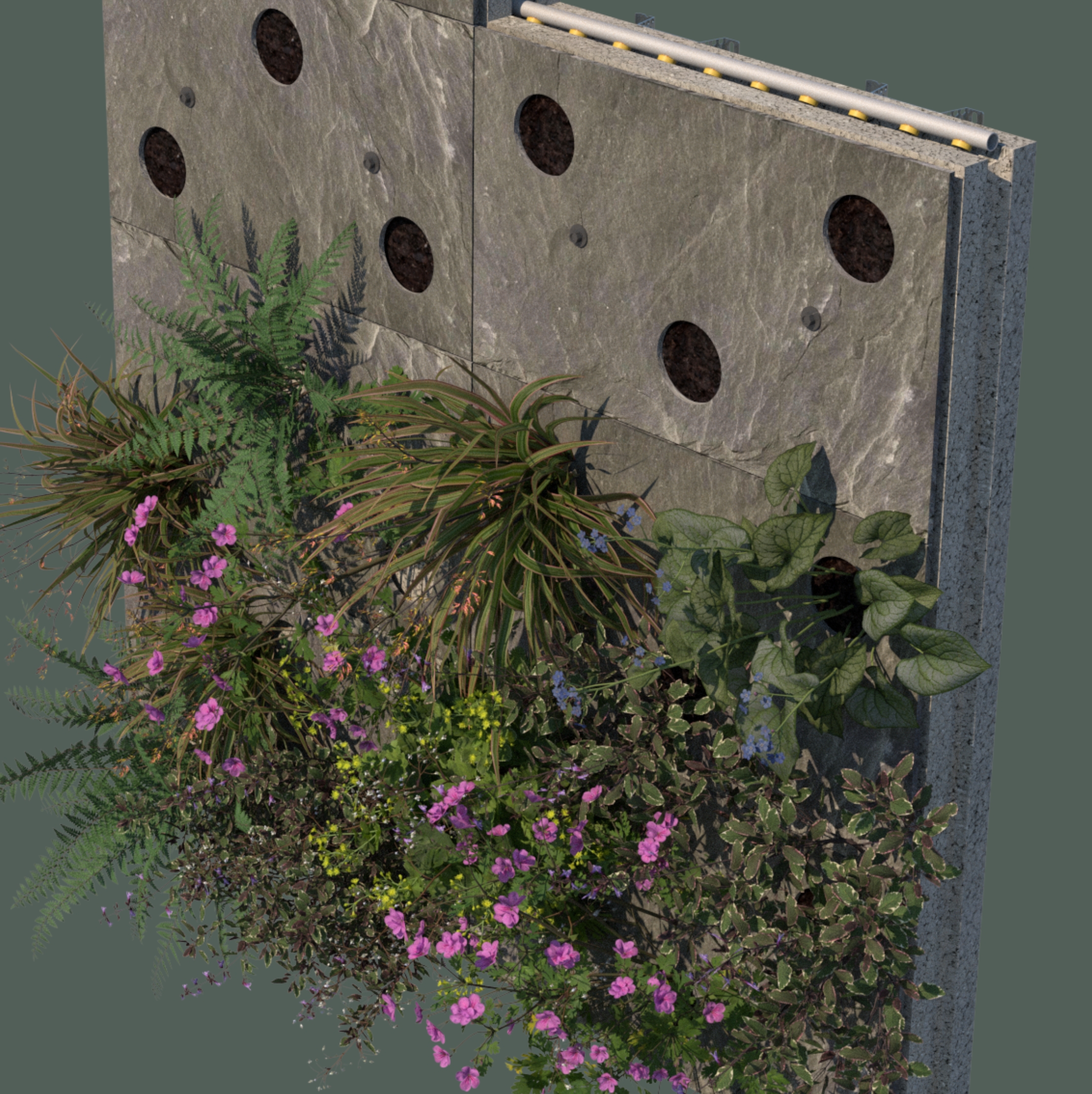

Pflanzenkonzept

Frontplatte

Wachselement

Hutprofil

Technische Daten

Erhalten Sie einen schnellen Überblick über eine Reihe technischer Daten aus dem VERTICAL Datenblatt.

Abmessungen

300 x 500 x 95 mm

Gesamtgewicht

< 120 kg/m2

Gewicht bei Feldkapazität (abgetropft)

80 kg/m2

Frontmaterial

15-20 kg/m2

Pflanzen

10 kg/m2

Aufhängeprofile

4 kg/m2

Wasserrückhalt

25 L/m2

Luftgehalt bei Feldkapazität

25 vol%

Frostgrenze

-32°C

Pflanzdichte

22/m2

Wasserverbrauch

1-3 L/m3/Tag

Bewässerungstechnik

Alle VERTICAL-Fassaden werden mit einem projektspezifischen Bewässerungs- und Technikschrank geliefert, der zusammen mit der Fassade von unseren Spezialisten installiert wird. Der Technikschrank stellt über die Saison hinweg das richtige Feuchtigkeits- und Nährstoffniveau für die Pflanzen sicher und ist mit unserer Echtzeit-Onlineüberwachung des Zustands der grünen Fassade verbunden, die unser Backoffice informiert.

Unsere Bewässerungstechnik ist äußerst betriebssicher, und alle Anlagen verfügen über vollständigen Frostschutz, sodass das System alle Jahreszeiten bewältigen kann.

Auf Grundlage des Monitorings und der Überwachung des Zustands der grünen Fassade erfolgt die Bewässerung präzise und ohne Risiko, dass Jahreszeit und Wetterbedingungen zu Beginn der Vegetationsperiode zu Wassermangel führen. Das bedeutet auch, dass die Wassermenge im Laufe des Jahres genau dosiert werden kann und der Wasserverlust minimal ist.

Mit unserem Bewässerungssystem können Sie wählen, ob Sie mit Leitungswasser bewässern oder gesammeltes Regenwasser zur Bewässerung wiederverwenden.

Mehr lesen

VERTICAL ist eine Vision zur Entwicklung eines Baumaterials, das es Bauherren sicher und wirtschaftlich ermöglicht, Natur in den Stadtraum zu bringen und neue Lebensräume zu schaffen.

Probieren Sie den VERTICAL Design Guide aus und spielen Sie mit den verschiedenen Pflanzenkonzepten und Fassadenbekleidungstypen im Fassadensystem.

Der Beratungsprozess ist eine Gesamtlösung – alles inklusive. Wir sichern den gesamten Prozess vom Vorprojekt über das Detailprojekt, die Produktion und Installation bis hin zu Monitoring und Betrieb.

VERTICAL vereint nachhaltiges Design mit den Kräften der Natur und schafft eine neue Naturfläche, die die Biodiversität in den Städten fördert.

Hier finden Sie technische Dokumentation (Datenblätter, Tests und Zeichnungen) zu den Bereichen Brand, Wind, Gebäudestabilität und Frost.
